可调准直器
-

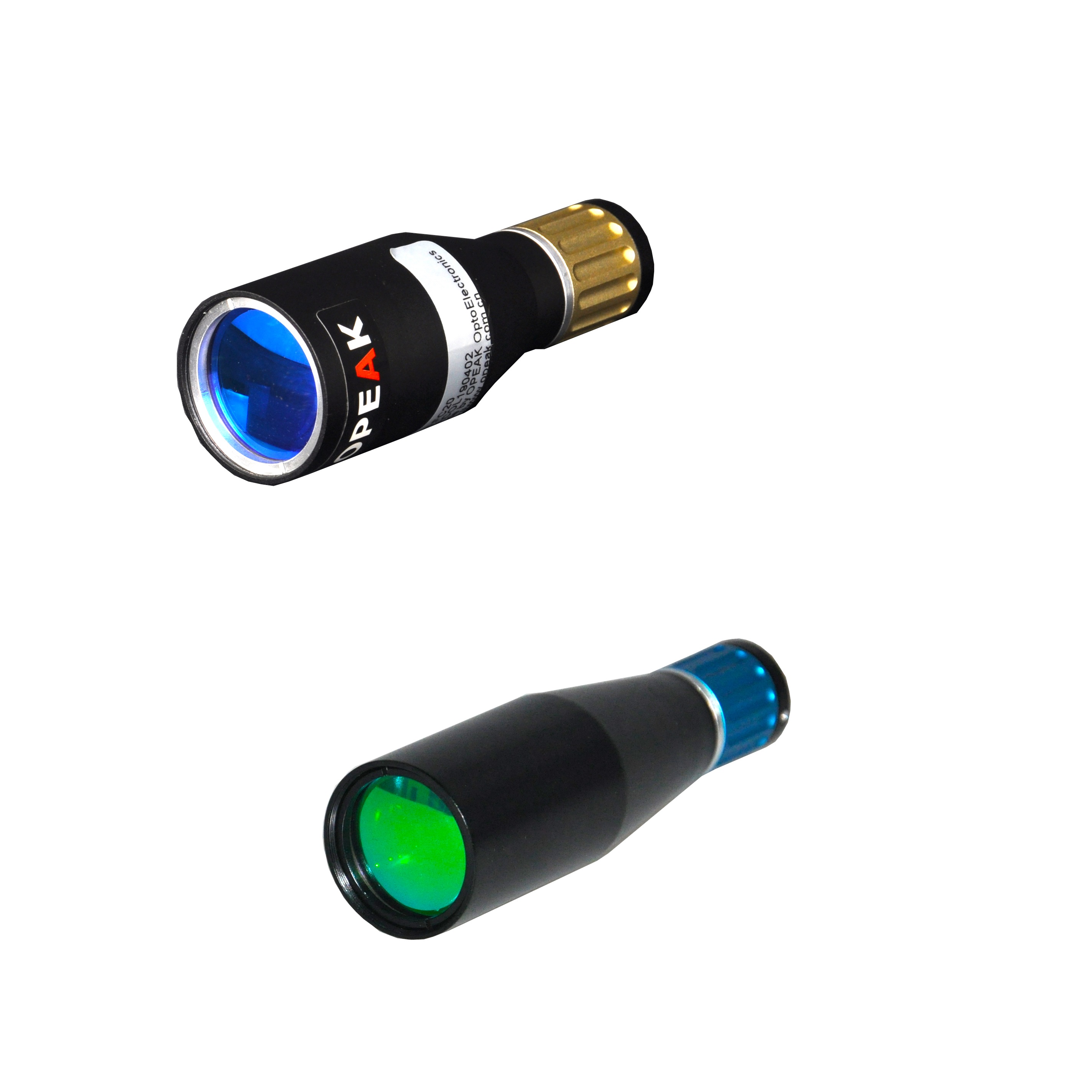

透镜调节准直器（焦距2.7-20 mm）
此规格准直器设计可对透镜与光纤端面间距进行调节（即物距可调），可使准直器输出光束准直、发散或汇聚状态，单透镜或透镜组相对于准直器外壳通过调节扳手进行滑动调节。焦距范围2.7至20 mm，光束直径0.5至3.6 mm（高斯强度分布1/e2），可根据要求加工无磁性钛合金外壳。准直器前端兼容5M系列聚焦器或5PF系列偏振器。透镜两侧都有AR膜，分为-A、-B与-C型，覆盖可见光至近红外波段。
具体产品
- 型号
- 焦距(mm)
- NA
- 通光孔径(mm)
- 光束直径(mm)
- 发散角(mrad)
- 波长范围(nm)
- 光接口
- ADL-2-75
- 2.4
- 0.75
- 3.6
- 0.49
- 1.67
- A
- FC/PC或APC
- ADL-3-89
- 2.8
- 0.89
- 5
- 0.56
- 1.43
- A
- FC/PC或APC
- ADL-4-71
- 3.6
- 0.71
- 5.1
- 0.72
- 1.11
- A
- FC/PC或APC
- ADL-4-46
- 4
- 0.46
- 3.7
- 0.81
- 1
- A
- FC/PC或APC
- ADL-5-17
- 4.6
- 0.17
- 1.6
- 0.92
- 0.87
- A
- FC/PC或APC
- ADL-6-34
- 5.5
- 0.34
- 3.7
- 1.11
- 0.73
- A
- FC/PC或APC
- ADL-7-34
- 6.7
- 0.34
- 4.5
- 1.35
- 0.6
- A
- FC/PC或APC
- ADL-8-56
- 7.2
- 0.56
- 8
- 1.45
- 0.56
- A
- FC/PC或APC
- ADL-11-27
- 9.8
- 0.27
- 5.2
- 1.97
- 0.41
- A
- FC/PC或APC
- ADL-11-28
- 9.8
- 0.28
- 5.5
- 1.97
- 0.41
- A
- FC/PC或APC
- ADL-11-34
- 9.8
- 0.34
- 6.7
- 1.97
- 0.41
- A
- FC/PC或APC
- ADL-2-78
- 2.3
- 0.78
- 3.6
- 0.49
- 2
- B
- FC/PC或APC
- ADL-3-96
- 2.6
- 0.96
- 5
- 0.56
- 1.77
- B
- FC/PC或APC
- ADL-4-77
- 3.3
- 0.77
- 5.1
- 0.72
- 1.39
- B
- FC/PC或APC
- ADL-4-49
- 3.8
- 0.49
- 3.7
- 0.81
- 1.21
- B
- FC/PC或APC
- ADL-5-19
- 4.3
- 0.19
- 1.6
- 0.92
- 1.07
- B
- FC/PC或APC
- ADL-6-36
- 5.1
- 0.36
- 3.7
- 1.11
- 0.9
- B
- FC/PC或APC
- ADL-7-36
- 6.2
- 0.36
- 4.5
- 1.35
- 0.74
- B
- FC/PC或APC
- ADL-8-6
- 6.7
- 0.6
- 8
- 1.45
- 0.69
- B
- FC/PC或APC
- ADL-11-29
- 9.1
- 0.29
- 5.2
- 1.97
- 0.51
- B
- FC/PC或APC
- ADL-11-30
- 9.1
- 0.3
- 5.5
- 1.97
- 0.51
- B
- FC/PC或APC
- ADL-11-37
- 9.1
- 0.37
- 6.7
- 1.97
- 0.51
- B
- FC/PC或APC
- ADL-2-69
- 2.6
- 0.69
- 3.6
- 0.49
- 4
- C
- FC/PC或APC
- ADL-3-83
- 3
- 0.83
- 5
- 0.56
- 3.47
- C
- FC/PC或APC
- ADL-4-67
- 3.8
- 0.67
- 5.1
- 0.72
- 2.74
- C
- FC/PC或APC
- ADL-4-43
- 4.3
- 0.43
- 3.7
- 0.81
- 2.42
- C
- FC/PC或APC
- ADL-5-17
- 4.8
- 0.17
- 1.6
- 0.92
- 2.17
- C
- FC/PC或APC
- ADL-6-32
- 5.8
- 0.32
- 3.7
- 1.11
- 1.79
- C
- FC/PC或APC
- ADL-7-32
- 7.1
- 0.32
- 4.5
- 1.35
- 1.46
- C
- FC/PC或APC
- ADL-8-53
- 7.6
- 0.53
- 8
- 1.45
- 1.37
- C
- FC/PC或APC
- ADL-11-25
- 10.4
- 0.25
- 5.2
- 1.97
- 1
- C
- FC/PC或APC
- ADL-11-26
- 10.4
- 0.26
- 5.5
- 1.97
- 1
- C
- FC/PC或APC
- ADL-11-32
- 10.4
- 0.32
- 6.7
- 1.97
- 1
- C
- FC/PC或APC
注：
1.准直光束直径：距离透镜一倍焦距处的1/e2直径理论值。
2.1/e2理论光束发散角。
3.A类波长范围350-700 nm，B类波长范围600-1050 nm，C类波长范围1050-1700 nm。 -

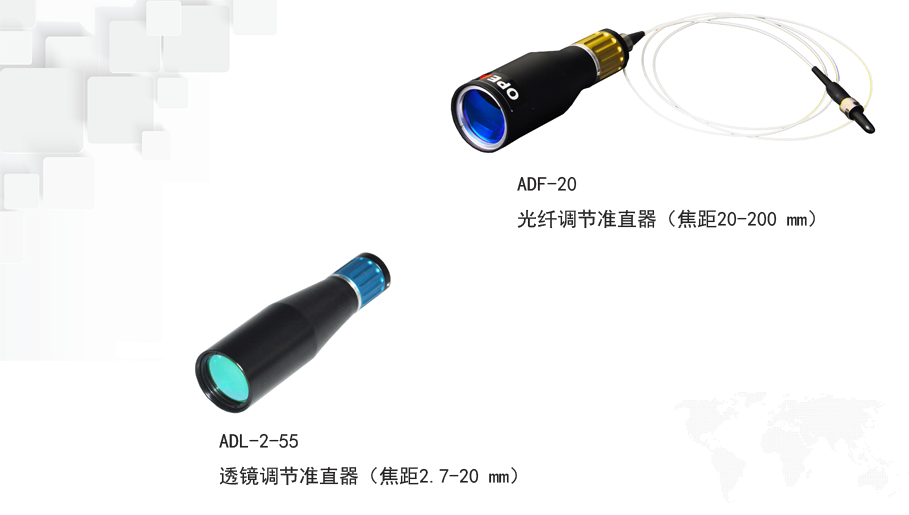

光纤调节准直器（焦距20-200 mm）
区别于透镜调节准直器，光纤调节准直器是通过调节光纤发光端面距离透镜的相对位置进行物距调节，采用调焦环结构设计，光纤的空间方位（即准直光束的偏振主轴PSP）无旋转。通过调焦环可对输出光束准直、发散或汇聚状态进行大范围调整。焦距范围20至200 mm，光束直径3.6至36 mm（高斯强度分布1/e2），光纤输入一侧可集成光学元件，可根据要求加工无磁性钛合金外壳。光接口可为FC/PC、FC/APC、SMA。透镜两侧都有AR膜，分为-A、-B与-C型，覆盖可见光至近红外波段。
具体产品
- 型号
- 焦距(mm)
- NA
- 通光孔径(mm)
- 光束直径(mm)
- 发散角(mrad)
- 波长范围(nm)
- 光接口
- ADF-20
- 17.8
- 0.31
- 11
- 3.6
- 0.22
- A
- FC/PC或APC或SMA
- ADF-25
- 22.2
- 0.25
- 11
- 4.5
- 0.18
- A
- FC/PC或APC或SMA
- ADF-30
- 26.7
- 0.21
- 11
- 5.4
- 0.15
- A
- FC/PC或APC或SMA
- ADF-32
- 31.1
- 0.23
- 14
- 6.3
- 0.13
- A
- FC/PC或APC或SMA
- ADF-40
- 35.6
- 0.31
- 22
- 7.2
- 0.11
- A
- FC/PC或APC或SMA
- ADF-60
- 53.4
- 0.21
- 22
- 10.8
- 0.07
- A
- FC/PC或APC或SMA
- ADF-75
- 66.7
- 0.16
- 22
- 13.5
- 0.06
- A
- FC/PC或APC或SMA
- ADF-100
- 89
- 0.25
- 45
- 18
- 0.04
- A
- FC/PC或APC或SMA
- ADF-150
- 133
- 0.17
- 45
- 26.9
- 0.03
- A
- FC/PC或APC或SMA
- ADF-20
- 16.7
- 0.33
- 11
- 3.6
- 0.28
- B
- FC/PC或APC或SMA
- ADF-25
- 20.8
- 0.26
- 11
- 4.5
- 0.22
- B
- FC/PC或APC或SMA
- ADF-30
- 25
- 0.22
- 11
- 5.4
- 0.18
- B
- FC/PC或APC或SMA
- ADF-35
- 29
- 0.38
- 22
- 6.3
- 0.16
- B
- FC/PC或APC或SMA
- ADF-40
- 33.2
- 0.33
- 22
- 7.2
- 0.14
- B
- FC/PC或APC或SMA
- ADF-60
- 49.8
- 0.22
- 22
- 10.8
- 0.09
- B
- FC/PC或APC或SMA
- ADF-75
- 62.2
- 0.18
- 22
- 13.5
- 0.07
- B
- FC/PC或APC或SMA
- ADF-100
- 83
- 0.27
- 45
- 18
- 0.06
- B
- FC/PC或APC或SMA
- ADF-150
- 124
- 0.18
- 45
- 26.9
- 0.04
- B
- FC/PC或APC或SMA
- ADF-20
- 19
- 0.29
- 11
- 3.6
- 0.55
- C
- FC/PC或APC或SMA
- ADF-25
- 23.7
- 0.23
- 11
- 4.5
- 0.44
- C
- FC/PC或APC或SMA
- ADF-30
- 28.5
- 0.19
- 11
- 5.4
- 0.36
- C
- FC/PC或APC或SMA
- ADF-35
- 33.2
- 0.33
- 22
- 6.3
- 0.31
- C
- FC/PC或APC或SMA
- ADF-40
- 37.9
- 0.29
- 22
- 7.2
- 0.27
- C
- FC/PC或APC或SMA
- ADF-60
- 56.9
- 0.19
- 22
- 10.8
- 0.18
- C
- FC/PC或APC或SMA
- ADF-75
- 71
- 0.15
- 22
- 13.5
- 0.15
- C
- FC/PC或APC或SMA
- ADF-100
- 94.5
- 0.24
- 45
- 18
- 0.11
- C
- FC/PC或APC或SMA
- ADF-150
- 141
- 0.16
- 45
- 26.9
- 0.07
- C
- FC/PC或APC或SMA
注：
1.准直光束直径：距离透镜一倍焦距处的1/e2直径理论值。
2.1/e2理论光束发散角。
3.A类波长范围350-700 nm，B类波长范围600-1050 nm，C类波长范围1050-1700 nm。
