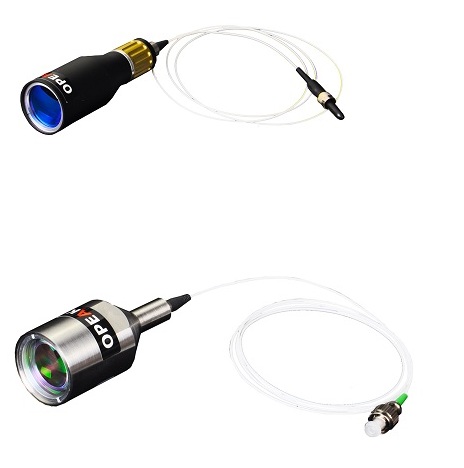

尾纤型准直器
-
单模光纤非球面透镜准直器
APS系列单模光纤非球面透镜准直器由一个不锈钢（或钛合金）外壳和一个非球面透镜组成。每个准直器带一米长的单模尾纤，在设计波长处具有衍射极限性能。与非球面透镜准直一侧的光纤端面成8°倾角抛光，非球面透镜双侧镀有增透膜，可以最大程度地减小设计波长处的反射率（回波损耗>60 dB）。采用内部角度补偿结构，避免为了匹配光纤端面倾角而使用弯折外壳（针对外径为9 mm的准直器）。对于焦距小于5 mm的型号，光纤端面倾角引起的偏差可以忽略，因而这些版本的外壳也是直的。
具体产品
- 型号
- 准直波长(nm)
- 束腰直径(mm)
- 发散角(mrad)
- 有效焦距(mm)
- 通光孔径(mm)
- 外径(mm)
- 光纤型号
- APS05-532
- 532
- 0.4
- 1.8
- 1.97
- 2
- 4
- 460HP
- APS4-532
- 532
- 3.5
- 0.2
- 17.98
- 5.5
- 9
- 460HP
- APS05-633
- 633
- 0.9
- 0.9
- 4.59
- 3.6
- 5.7
- SM600
- APS1-633
- 633
- 2.1
- 0.4
- 10.96
- 5.4
- 9
- SM600
- APS05-780
- 780
- 1.0
- 1.0
- 4.63
- 3.6
- 5.7
- 780HP
- APS1-780
- 780
- 2.4
- 0.4
- 11.06
- 5.4
- 9
- 780HP
- APS1-850
- 850
- 2.2
- 0.5
- 11.1
- 5.4
- 9
- SM800
- APS2-850
- 850
- 3.6
- 0.3
- 18.45
- 5.5
- 9
- SM800
- APS05-1030
- 1030
- 0.4
- 3.0
- 2.01
- 2
- 4
- HI1060
- APS1-1030
- 1030
- 1.0
- 1.3
- 4.67
- 3.6
- 5.7
- HI1060
- APS2-1030
- 1030
- 2.4
- 0.5
- 11.16
- 5.4
- 9
- HI1060
- APS4-1030
- 1030
- 4.1
- 0.3
- 18.56
- 5.5
- 9
- HI1060
- APS05-1064
- 1064
- 0.4
- 3.1
- 2.02
- 2
- 9
- HI1060
- APS1-1064
- 1064
- 1.0
- 1.3
- 4.67
- 3.6
- 9
- HI1060
- APS2-1064
- 1064
- 2.5
- 0.6
- 11.17
- 5.4
- 9
- HI1060
- APS4-1064
- 1064
- 4.1
- 0.3
- 18.57
- 5.5
- 9
- HI1060
- APS05-1310
- 1310
- 0.4
- 4.5
- 2.03
- 2
- 4
- SMF-28
- APS1-1310
- 1310
- 0.9
- 2.0
- 4.7
- 3.6
- 5.7
- SMF-28
- APS2-1310
- 1310
- 2.0
- 0.8
- 11.25
- 5.4
- 9
- SMF-28
- APS4-1310
- 1310
- 3.4
- 0.5
- 18.67
- 5.5
- 9
- SMF-28
- APS05-1550
- 1550
- 0.4
- 5.1
- 2.03
- 2
- 4
- SMF-28
- APS1-1550
- 1550
- 0.9
- 2.2
- 4.73
- 3.6
- 5.7
- SMF-28
- APS2-1550
- 1550
- 2.2
- 0.9
- 11.31
- 5.4
- 9
- SMF-28
- APS4-1550
- 1550
- 3.6
- 0.6
- 18.75
- 5.5
- 9
- SMF-28
注：
1.透镜数值孔径。
2.计算波长为670 nm，光纤数值孔径为1/e2孔径，SM600单模光纤。
3.A类波长范围350-700 nm，B 类波长范围600-1050 nm，C类波长范围1050-1700 nm。 -
保偏光纤非球面透镜准直器
APP系列保偏光纤非球面透镜准直器由一个不锈钢（或钛合金）外壳和一个非球面透镜组成。每个准直器带一米长的单模尾纤，在设计波长处具有衍射极限性能。与非球面透镜准直一侧的光纤端面成8°倾角抛光，非球面透镜双侧镀有增透膜，可以最大程度地减小设计波长处的反射率（回波损耗>60 dB）。由于焦距小于5 mm，光纤端面倾角引起的偏差可以忽略，因而这些版本的外壳均为直的。如右图所示，外壳上的刻线平行于慢轴，耦合偏振光时可以用作参考。
具体产品
- 型号
- 准直波长(nm)
- 束腰直径(mm)
- 发散角(mrad)
- 有效焦距(mm)
- 偏振消光比(dB)
- 外径(mm)
- 光纤型号
- APP1-633
- 633
- 0.8
- 1.0
- 4.59
- 20
- 5.7
- PM630
- APP05-780
- 780
- 0.4
- 2.7
- 2
- 20
- 4
- PM780
- APP1-780
- 780
- 0.9
- 1.1
- 4.63
- 20
- 5.7
- PM780
- APP1-980
- 980
- 0.9
- 1.4
- 4.66
- 20
- 5.7
- PM980
- APP1-1064
- 1064
- 1.0
- 1.4
- 4.67
- 20
- 5.7
- PM980
- APP05-1550
- 1550
- 0.4
- 4.9
- 2.05
- 20
- 4
- PM1550
- APP1-1550
- 1550
- 0.9
- 2.1
- 4.73
- 20
- 5.7
- PM1550
注：
1.透镜数值孔径。
2.计算波长为670 nm，光纤数值孔径为1/e2孔径，SM600单模光纤。
3.A类波长范围350-700 nm，B 类波长范围600-1050 nm，C类波长范围1050-1700 nm。
