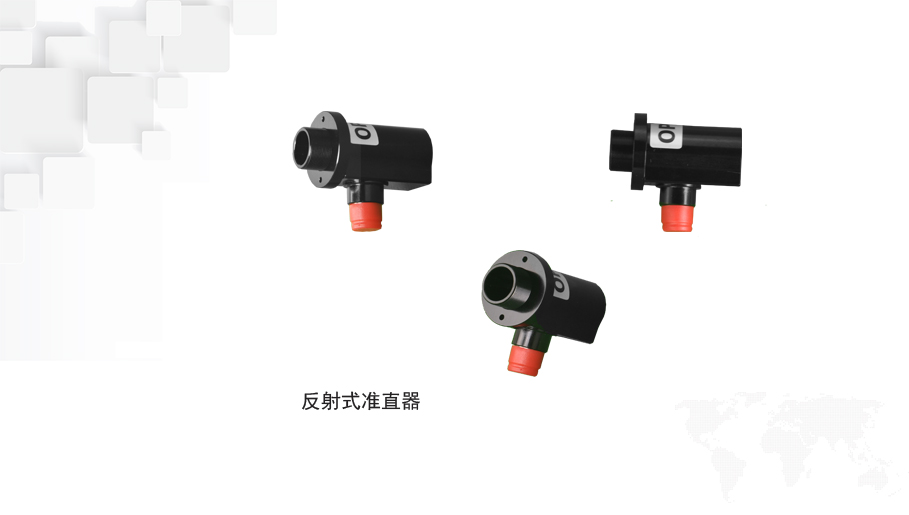

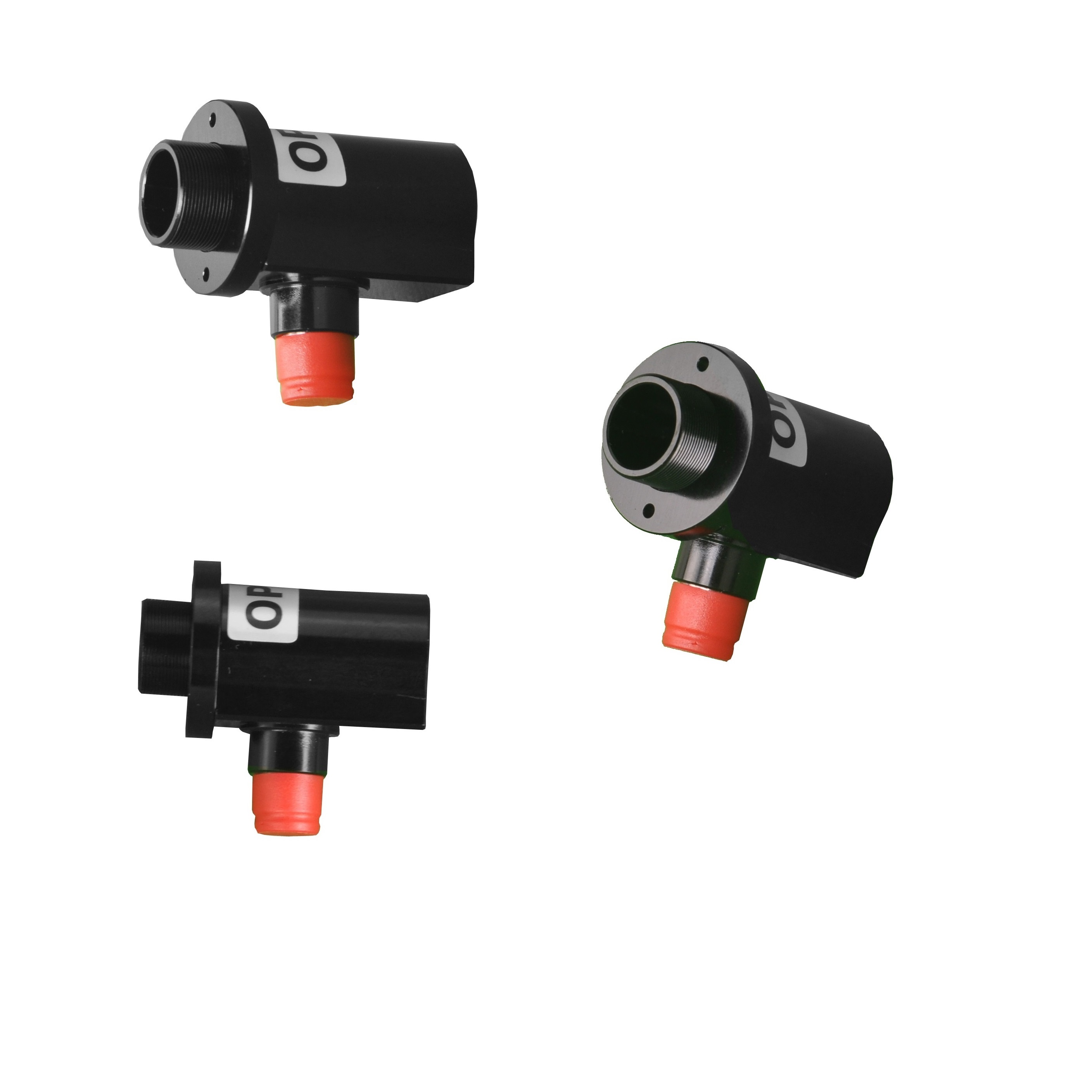

反射式准直器
-
反射式准直器（FC/PC连接器）
镀有保护层银膜的反射式准直器基于90°离轴抛物面反射镜。和透镜不一样的是，金属反射镜的焦距在宽波长范围内保持不变。由于这种固有属性，抛物面反射镜准直器不需要调节就能准直不同波长的光，因此非常适合用于多色光。常见应用包括需要准直多个波长的系统、红外准直/耦合以及将多色光耦合到大芯径多模光纤中。
具体产品
- 型号
- 波长(mm)
- 光束直径(mm)
- 通光孔径(mm)
- 发散角(。)
- 有效焦距(mm)
- NA
- 反射比(%)
- FRC02FC-P01
- 450-20000
- 1.8
- 7.5
- 0.02
- 7
- 0.4
- >96
- FRC04FC-P01
- 450-20000
- 3.9
- 11
- 0.02
- 15
- 0.36
- >96
- FRC08FC-P01
- 450-20000
- 8.6
- 11
- 0.02
- 33
- 0.167
- >96
- FRC12FC-P01
- 450-20000
- 13.2
- 22
- 0.02
- 50.8
- 0.216
- >96
注：
1.光束直径为近似值，基于NA为0.13的光纤。
2.发散角基于光纤MFD，0.02°是准直S460-HP光纤输出的543 nm光得到的。 -
反射式准直器（FC/APC连接器）
镀有保护层银膜的反射式准直器基于90°离轴抛物面反射镜。和透镜不一样的是，金属反射镜的焦距在宽波长范围内保持不变。由于这种固有属性，抛物面反射镜准直器不需要调节就能准直不同波长的光，因此非常适合用于多色光。常见应用包括需要准直多个波长的系统、红外准直/耦合以及将多色光耦合到大芯径多模光纤中。
具体产品
- 型号
- 波长(mm)
- 光束直径(mm)
- 通光孔径(mm)
- 发散角(。)
- 有效焦距(mm)
- NA
- 反射比(%)
- FRC02APC-P01
- 450-20000
- 1.8
- 7.5
- 0.02
- 7
- 0.4
- >96
- FRC04APC-P01
- 450-20000
- 3.9
- 11
- 0.02
- 15
- 0.36
- >96
- FRC08APC-P01
- 450-20000
- 8.6
- 11
- 0.02
- 33
- 0.167
- >96
- FRC12APC-P01
- 450-20000
- 13.2
- 22
- 0.02
- 50.8
- 0.216
- >96
注：
1.光束直径为近似值，基于NA为0.13的光纤。
2.发散角基于光纤MFD，0.02°是准直S460-HP光纤输出的543 nm光得到的。 -
反射式准直器（SMA连接器）
镀有保护层银膜的反射式准直器基于90°离轴抛物面反射镜。和透镜不一样的是，金属反射镜的焦距在宽波长范围内保持不变。由于这种固有属性，抛物面反射镜准直器不需要调节就能准直不同波长的光，因此非常适合用于多色光。常见应用包括需要准直多个波长的系统、红外准直/耦合以及将多色光耦合到大芯径多模光纤中。
具体产品
- 型号
- 波长(mm)
- 光束直径(mm)
- 通光孔径(mm)
- 发散角(。)
- 有效焦距(mm)
- NA
- 反射比(%)
- FRC02SMA-P01
- 450-20000
- 1.8
- 7.5
- 0.02
- 7
- 0.4
- >96
- FRC04SMA-P01
- 450-20000
- 3.9
- 11
- 0.02
- 15
- 0.36
- >96
- FRC08SMA-P01
- 450-20000
- 8.6
- 11
- 0.02
- 33
- 0.167
- >96
- FRC12SMA-P01
- 450-20000
- 13.2
- 22
- 0.02
- 50.8
- 0.216
- >96
注：
1.光束直径为近似值，基于NA为0.13的光纤。
2.发散角基于光纤MFD，0.02°是准直S460-HP光纤输出的543 nm光得到的。
3.对于使用金属插芯的SMA接头，不能保证指向误差。
