OAM-EDFA-C-X

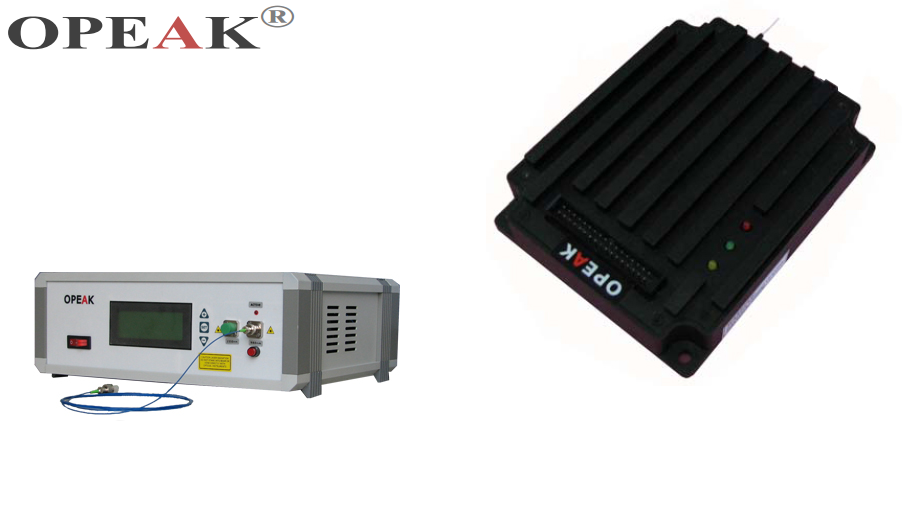

OAM-EDFA-C-X掺铒光纤放大器光电模块设计用于单波长光传输系统的光信号放大。BA系列位于光发射机之后用以提高输出发射机输出光功率，增加传输距离。 OAM-EDFA-C掺铒光纤放大器模块内置驱动电路与逻辑控制电路，对输入/输出光功率、泵浦激光器温度、模块温度与信号增益等关键信息实时监测。模块可通过上位机配置工作在恒定驱动电流 (ACC)、自动光功率控制 (APC) 或自动增益控制 (AGC) 工作模式。全部状态参量与配置信息可由上位机端主控软件ECCS进行灵活的调整与监控。模块出厂预设状态参数依据具体订货型号或客户要求提供默认配置。
图片点击放大
- 典型性能
- 技术文档
- 应用笔记
- 参考引用
| 工作波长范围（nm） | 1528-1563 | 输出光功率范围（dBm） | 10/17/23 |
| 输入光功率范围（dBm） | -35-5 | 噪声指数(dB) | 5-5.5 |
| 增益平坦度（dB） | - | 输入光隔离度(dB) | 30 |
| 功率调节方式 | 可调/不可调 | 偏振相关增益(dB) | ±0.5 |
| 电源类型 | DC+5V | 功率调节范围（%） | 0-100 |
| 输出光隔离度（dB） | 30 | 泵浦光泄漏（dBm） | -30 |
| 调节步长（dB） | 0.1 | 尺寸 (L × W × H) | 90×70×15 |
| 输入回波损耗（dB） | 40 | 工作温度范围(℃) | 128×100×35 |
| 输出回波损耗(dB) | 40 | 储存温度范围(℃) | -20-70 |
| 偏振模式色散(dB) | 0.5 | 相对湿度(%) | 5-90 |
| 光连接器 | FC/PC或FC/APC | 尾纤长度 | 1m |
