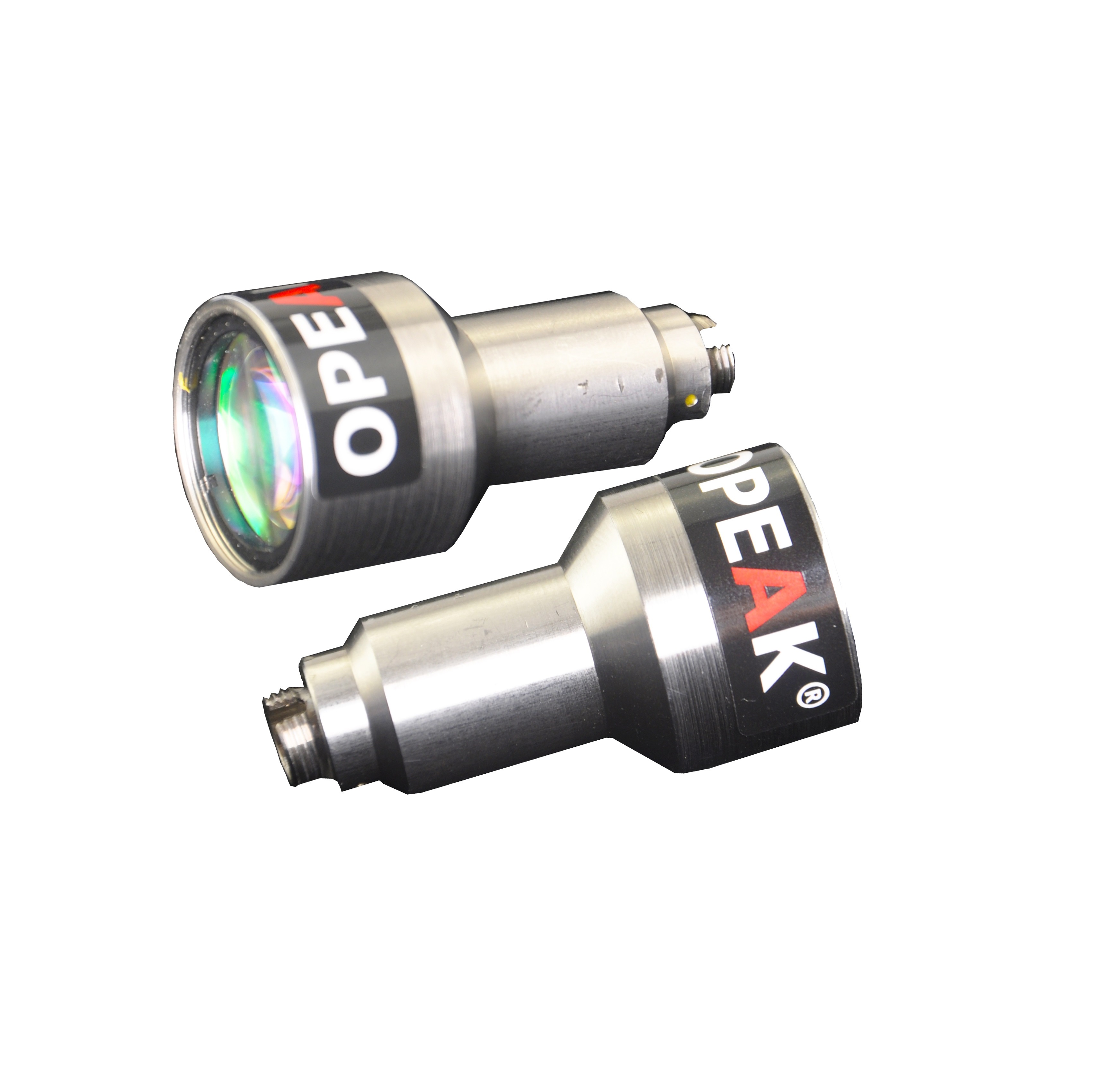

空气间隔双合透镜准直器
-
空气间隔双合透镜准直器（FC/PC连接器）
FF810系列光纤耦合器经过预对准，用于准直从FC/APC、FC/PC或SMA接头光纤出射的激光，在设计波长下提供衍射极限性能。由于FF810系列光纤准直器没有运动部件，因此它们的结构紧凑，不受错位影响。由于具有色差，双合透镜的有效焦距(EFL)与波长有关。因此，这些准直器只在设计波长下性能最佳。双合透镜具有增透膜，能够最大程度地减少表面反射，且针对每种设计波长进行出厂对准，透镜与插入准直器的光纤尖端的距离为一倍焦距。此外，FC/APC版本的插口呈倾斜角度，使从光纤输出的光束以垂直焦平面的方向进入准直器。
具体产品
- 型号
- 波长(mm)
- AR膜波长(nm)
- 光束直径(mm)
- 发散角(。)
- 焦距(mm)
- 数值孔径NA
- 长度(mm)
- FF810FC-405
- 405
- 405
- 5.3
- 0.009
- 33.9
- 0.27
- 45
- FF810FC-543
- 543
- 350 - 700
- 6.4
- 0.006
- 34.74
- 0.26
- 45
- FF810FC-635
- 635
- 350 - 700
- 6.7
- 0.007
- 35.41
- 0.25
- 45.6
- FF810FC-780
- 780
- 650 - 1050
- 7.5
- 0.008
- 36.01
- 0.25
- 46
- FF810FC-850
- 850
- 650 - 1050
- 7.8
- 0.008
- 36.20
- 0.25
- 46.4
- FF810FC-980
- 980
- 650 - 1050
- 7.8
- 0.009
- 36.47
- 0.25
- 46.7
- FF810FC-1064
- 1064
- 1050 - 1074
- 8
- 0.01
- 36.6
- 0.25
- 46.8
- FF810FC-1310
- 1310
- 1050 - 1620
- 6.7
- 0.014
- 36.90
- 0.24
- 46.9
- FF810FC-1550
- 1550
- 1050 - 1620
- 7
- 0.016
- 37.13
- 0.24
- 46.9
- FF810FC-2000
- 2000
- 1800 - 2400
- 7.3
- 0.02
- 37.52
- 0.24
- 47.5
-
空气间隔双合透镜准直器（FC/APC连接器）
FF810系列光纤耦合器经过预对准，用于准直从FC/APC、FC/PC或SMA接头光纤出射的激光，在设计波长下提供衍射极限性能。由于FF810系列光纤准直器没有运动部件，因此它们的结构紧凑，不受错位影响。由于具有色差，双合透镜的有效焦距(EFL)与波长有关。因此，这些准直器只在设计波长下性能最佳。双合透镜具有增透膜，能够最大程度地减少表面反射，且针对每种设计波长进行出厂对准，透镜与插入准直器的光纤尖端的距离为一倍焦距。此外，FC/APC版本的插口呈倾斜角度，使从光纤输出的光束以垂直焦平面的方向进入准直器。
具体产品
- 型号
- 波长(mm)
- AR膜波长(nm)
- 光束直径(mm)
- 发散角(。)
- 焦距(mm)
- 数值孔径NA
- 长度(mm)
- FF810APC-405
- 405
- 405
- 5.3
- 0.009
- 33.9
- 0.27
- 45.2
- FF810APC-543
- 543
- 350 - 700
- 6.4
- 0.006
- 34.74
- 0.26
- 45.2
- FF810APC-635
- 635
- 350 - 700
- 6.7
- 0.007
- 35.41
- 0.25
- 45.8
- FF810APC-780
- 780
- 650 - 1050
- 7.5
- 0.008
- 36.01
- 0.25
- 41.4
- FF810APC-850
- 850
- 650 - 1050
- 7.8
- 0.008
- 36.20
- 0.25
- 46.6
- FF810APC-980
- 980
- 650 - 1050
- 7.8
- 0.009
- 36.47
- 0.25
- 46.9
- FF810APC-1064
- 1064
- 1050 - 1074
- 8
- 0.01
- 36.6
- 0.25
- 47
- FF810APC-1310
- 1310
- 1050 - 1620
- 6.7
- 0.014
- 36.90
- 0.24
- 47.2
- FF810APC-1550
- 1550
- 1050 - 1620
- 7
- 0.016
- 37.13
- 0.24
- 46.9
- FF810APC-2000
- 2000
- 1800 - 2400
- 7.3
- 0.02
- 37.52
- 0.24
- 47.1
-
空气间隔双合透镜准直器（SMA连接器）
FF810系列光纤耦合器经过预对准，用于准直从FC/APC、FC/PC或SMA接头光纤出射的激光，在设计波长下提供衍射极限性能。由于FF810系列光纤准直器没有运动部件，因此它们的结构紧凑，不受错位影响。由于具有色差，双合透镜的有效焦距(EFL)与波长有关。因此，这些准直器只在设计波长下性能最佳。双合透镜具有增透膜，能够最大程度地减少表面反射，且针对每种设计波长进行出厂对准，透镜与插入准直器的光纤尖端的距离为一倍焦距。此外，FC/APC版本的插口呈倾斜角度，使从光纤输出的光束以垂直焦平面的方向进入准直器。
具体产品
- 型号
- 波长(mm)
- AR膜波长(nm)
- 光束直径(mm)
- 发散角(。)
- 焦距(mm)
- 数值孔径NA
- 长度(mm)
- FF810SMA-405
- 405
- 405
- 5.3
- 0.009
- 33.9
- 0.27
- 47.3
- FF810SMA-543
- 543
- 350 - 700
- 6.4
- 0.006
- 34.74
- 0.26
- 47.8
- FF810SMA-635
- 635
- 350 - 700
- 6.7
- 0.007
- 35.41
- 0.25
- 48.4
- FF810SMA-780
- 780
- 650 - 1050
- 7.5
- 0.008
- 36.01
- 0.25
- 49
- FF810SMA-850
- 850
- 650 - 1050
- 7.8
- 0.008
- 36.20
- 0.25
- 48.6
- FF810SMA-980
- 980
- 650 - 1050
- 7.8
- 0.009
- 36.47
- 0.25
- 48.9
- FF810SMA-1064
- 1064
- 1050 - 1074
- 8
- 0.01
- 36.6
- 0.25
- 49.5
- FF810SMA-1310
- 1310
- 1050 - 1620
- 6.7
- 0.014
- 36.90
- 0.24
- 49.6
- FF810SMA-1550
- 1550
- 1050 - 1620
- 7
- 0.016
- 37.13
- 0.24
- 49.8
- FF810SMA-2000
- 2000
- 1800 - 2400
- 7.3
- 0.02
- 37.52
- 0.24
- 50.3
